反射隔熱涂料熱工計算

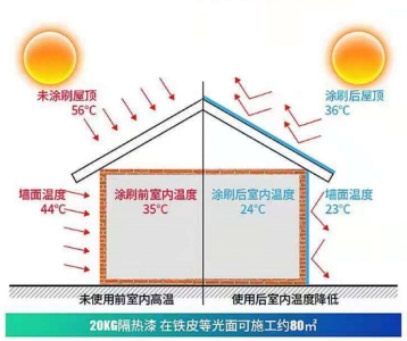

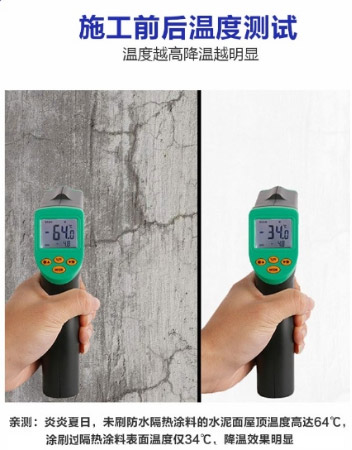

反射隔熱涂料在夏熱冬冷和夏熱冬暖地區已有很多應用試驗證明，在屋面和外墻表面使用隔熱涂料可以在夏季有效降低內表面溫度，提高室內舒適度降低空調耗電量，將有效傳熱系數法應用于反射隔熱涂料的熱工計算，該方法不僅考慮了太陽輻射吸收系數、半球發射率等重要參數，還充分考慮了當?shù)貧夂驙顩r的影響、反射隔熱涂料的傳熱性能進行了計算。分析結果表明該方法可以體現反射隔熱涂料對墻體傳熱性能的影響，是較為科學合理的隔熱涂料熱工計算解決方案。

一、建筑反射隔熱涂料熱工計算（等效熱阻計算方法）

1、反射隔熱涂料等效熱阻應按下式計算

式中 Re--反射隔熱涂料等效熱阻m2k/w

R--涂料基層墻體熱阻m2k/w

ε一反射隔熱涂料的年傳熱修正值ε，按下式(2)計算

2、反射隔熱涂料的年傳熱修正值ε

式中hs(hw)--為夏(冬)季空調(采暖)時間，h

△ts(△tw)--為夏(冬)季空調(采暖)溫差

∑hs(hw) △ts(△tw)--類似于空調(采暖)度時數

εw一冬李傳熱系數修正值

εs一夏季傳熱系數修正值

3、冬、夏季傳熱系數修正值計算

冬季傳熱系數修正值

式中Tow--冬季室內采暖溫度，℃

Tewi--冬季室外空氣溫度，℃

Iwi --冬季太陽輻射照度，W／m²

∑--積分符，表示對整個冬季累加

α --外表面換熱系數，取19.0W/(m²K)，下同

夏季傳熱系數修正值：

式中To--夏季室內采暖溫度，℃

Tei--夏季室外空氣溫度，℃

Ii--夏季太陽輻射照度，W／m2

s
∑—積分符，表示對整個夏季累加
i

ρ--太陽輻射吸收系數，反射隔熱涂料的熱工效果主要通過該系數體現。

根據建筑節能體系計算，大量試驗結果表明，當太陽反射率和半球發射率為0.80時，反射隔熱涂料具有明顯的隔熱保溫性能，例如：以南京地區氣候為代表：當太陽反射率和半球發射率為0.80時，反射隔熱涂料等效熱阻可以達到0.16～0.20m2K／W(根據朝向、基層墻體不同有區別)，以廣州地區氣候為代表：當太陽反射率和半球發射率為O．80時，反射隔熱涂料等效熱阻可以達到0.15～0.28m2K／W(根據朝向、基層墻體不同有區別)。

二、設計

1、設計要點

1.1、建筑反射隔熱涂料工程設計方案的選擇，應根據各類建筑隔熱保溫項目的技術要求、區域自然條件、建筑結構特點、工程使用年限、維修管理等因素，經技術經濟綜合比較后確定。

1.2、采用建筑反射隔熱涂料的建筑物傳熱阻值、熱惰性指標等應符合《夏熱冬冷地區居住建筑節能設計標準》(JGJl34-2001)、《公共建筑節能設計標準》(GB50189-2005)、《福建省居住建筑節能設計標準》DBJ13-62-2019等相關標準的要求。設計時應進行熱工計算，建筑外墻反射隔熱涂料的等效熱阻計算值見表1.2。

表1.2建筑外墻反射隔熱涂料的等效熱阻計算值

墻體方向	等效熱阻（m2·K/W）	熱惰性指標
東、西	0.20	0
南	0.19	0
北	0.18	0

1.3、建筑反射隔熱涂料構造應包覆門窗外側洞口、女兒墻以及封閉陽臺等熱橋部位，應做好隔熱保溫工程的密封和防水構造設計，確保雨水不會滲入保溫層和基層；水平或傾斜的出挑部位以及延伸至地面以下的部位應做防水處理。在隔熱保溫系統上安裝的設備或管道應固定于基層上。

1.4、建筑反射隔熱涂料的抹面層中應設計分格縫，分格縫應根據建筑物立面分層設置，設置分格縫時宜采用塑料或其他材料制成的分格條做模具，將分格條臨時粘貼在隔熱保溫層表面，待防護層砂漿粉刷結束后將分格條取出，形成分格縫。并應做好分格縫的防水設計，確保雨水不會滲入隔熱保溫層和基層。

2、基本構造



	表2建筑反射隔熱涂料系統基本構造
建筑反射隔熱涂料主要由墻面膩子、建筑反射隔熱涂料專用底漆、建筑反射隔熱涂料面漆及有關輔助材料組成， 具體構造見表2。	基層墻體 建筑反射隔熱涂料系統構造 構造示意圖 ① ② ③ ④   混凝土墻 及各種砌 體墻 水泥砂漿找平 層 墻面 膩子 專用 底漆 建筑反 射隔熱 涂料面 漆

附:浙江省、上海市建筑反射隔熱涂料等效熱阻和熱工參數

A、 浙江省《DB33/T1137 -2017》建筑反射隔熱涂料應用技術規程的相應計算方法

1、根據ρ_c查詢涂料的等效熱阻值R_eq

根據《GB/T50176-2016》的氣候分區，依據浙江省技術規程《DB33T/1137-2017》附錄A，表A.0.1,其使用反射隔熱涂料等效熱阻按下表取值:

《DB33T/1137-2017》浙江省建筑反射隔熱涂料技術應用規程附錄A——表A.0.1

污染修正后的太陽光反射比a’		a’>0.7	0.6≤ 0.7	0.5≤0.6	0.4≤0.5
等效熱阻值(北區)	1.5≤2	0.15	0.11	0.09	0.06
	1.2≤1.5	0.19	0.16	0.12	0.07
	1.0≤1.2	0.24	0.2	0.15	0.09
	0.7≤1.0	0.28	0.23	0.18	0.11
	K≤0.7	0.4	0.34	0.25	0.16
等效熱阻值(南區)	2.0≤2.5	0.17	0.13	0.07	-
	1.5≤2.0	0.21	0.17	0.09	0.06
	1.2≤1.5	0.24	0.20	0.12	0.07
	1.0≤1.2	0.27	0.22	0.15	0.09
	0.7≤1.0	0.32	0.24	0.18	0.11
	K≤0.7	0.4	0.34	0.25	0.16

注：K為外墻或屋面未采用建筑反射隔熱涂料的傳熱系數，單位W/(m².K)

舉例：項目所在地為浙江湖州，墻體是自保溫墻體，未采用反射隔熱涂料時，K值為1.07

材料名稱 (由外到內)	厚度δ	導熱系數λ	蓄熱系數S	修正系數	熱阻R	熱惰性指標
	(mm)	W/(m.K)	W/(㎡.K)	α	(㎡K)/W	D=R*S
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
加氣混凝土砌塊	200	0.22	3.59	1.25	0.727	3.26
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
各層之和∑	240	－	－	－	0.771	3.98
附加熱阻	反射隔熱外飾面(ρ<0.29))))))))				0
外表面太陽輻射吸收系數	0.14[默認] 修正后:0.27
傳熱系數K=1/(0.16+∑R)	1.07

湖州屬于夏熱冬暖地區(北區)，項目使用高效能反射隔熱涂料，按照表C .0.1，據a’(1-ρc)值及K值查詢得，對應的等效熱阻值為Req=0.24。

2、代入等效熱阻值R_eq計算相應的熱工參數

該等效熱阻Req=0.24可作為附加熱阻，代入到PKPM軟件中，求得K值=0.85：

材料名稱 (由外到內)	厚度δ	導熱系數λ	蓄熱系數S	修正系數	熱阻R	熱惰性指標
	(mm)	W/(m.K)	W/(㎡.K)	α	(㎡K)/W	D=R*S
反射隔熱涂料	0.12	0.0005	1	1.0	0.24	0.24
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
加氣混凝土砌塊	200	0.22	3.59	1.25	0.727	3.26
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
各層之和∑	240	－	－	－	1.011	3.98
附加熱阻	反射隔熱外飾面(ρ<0.29))))))))				0.24
外表面太陽輻射吸收系數	0.14[默認] 修正后:0.27
傳熱系數K=1/(0.16+∑R)	0.85

相應地，若反射隔熱涂料中深色系，明度處于中明度區間，則根據墻體未使用反射隔熱涂料的K值，及中明度反射隔熱涂料的反射比所在區間，從表C.0.1中查詢到相對應等效熱阻值，代入到PKPM軟件中，計算出相應數值。

本說明中所涉及的計算方法，均來自浙江省反射隔熱涂料技術規程《DB33T/1137-2017》，詳細情況可參閱此標準說明。



B、上海市《DG/TJ08-2200-2016》建筑反射隔熱涂料應用技術規程的相應計算方法

1、計算涂料污染后的太陽光反射比

參照標準《DG/TJ08-2200-2016》中4.3.2的要求，“建筑和屋面采用反射隔熱涂料進行隔熱設計、節能設計時，應直接采用污染后的太陽光反射比進行計算”那么，污染后的太陽光反射比的計算方法為:

a’=(1-A%)*α

式中：a’——污染后涂料飾面實驗室檢測的太陽光反射比

A——污染后太陽光反射比變化率

α——污染前涂料飾面實驗室檢測的太陽光反射比

2、根據αc查詢涂料的等效熱阻值R_eq

依據上海市技術規程《DG/TJ08-2200-2016》，表4.3.1,其使用反射隔熱涂料等效熱阻按下表取值:

表4.3.1 外墻使用反射隔熱涂料的等效熱阻值



污染后的太陽光反射比αc		a’>0.7	0.6≤ 0.7	0.5≤0.6	0.4≤0.5
等效熱阻值Req	1.0≤1.2	0.24	0.20	0.15	0.09
	0.7≤1.0	0.28	0.23	0.18	0.11

注：K為外墻或屋面未采用建筑反射隔熱涂料的傳熱系數，單位W/(m².K)

舉例：項目所在地為上海，原設計墻體采用EPS保溫，未采用反射隔熱涂料時，K值為0.89

材料名稱 (由外到內)	厚度δ	導熱系數λ	蓄熱系數S	修正系數	熱阻R	熱惰性指標
	(mm)	W/(m.K)	W/(㎡.K)	α	(㎡K)/W	D=R*S
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
鋼筋混凝土	200	1.74	17.20	1.00	0.115	1.98
擠塑聚苯板(EPS)(033級)	30	0.033	0.32	1.10	0.826	0.29
水泥砂漿	10	0.930	11.37	1.00	0.011	0.12
各層之和∑	260	－	－	－	0.97	2.63
附加熱阻	反射隔熱外飾面(ρ<0.29))))))))				0
外表面太陽輻射吸收系數	0.14[默認] 修正后:0.27
傳熱系數K=1/(0.16+∑R)	0.89

項目使用高效能反射隔熱涂料，按照表C .0.1，據a’(1-ρc)值及K值范圍查詢得，對應的等效熱阻值為Req=0.28。

3、代入等效熱阻值R_eq計算相應的熱工參數

該等效熱阻Req=0.28可作為附加熱阻，且原保溫層更改為無機保溫高料，代入到PKPM軟件中，求得K值=0.95：

材料名稱 (由外到內)	厚度δ	導熱系數λ	蓄熱系數S	修正系數	熱阻R	熱惰性指標
	(mm)	W/(m.K)	W/(㎡.K)	α	(㎡K)/W	D=R*S
反射隔熱涂料	0.3				0.28
水泥砂漿	20	0.93	11.37	1.00	0.022	0.24
鋼筋混凝土	200	1.74	17.20	1.00	0.115	1.98
無機保溫膏料	30	0.055	1.23	1.15	0.474	0.29
水泥砂漿	10	0.930	11.37	1.00	0.011	0.12
各層之和∑	260	－	－	－	0.90	2.63
附加熱阻	反射隔熱外飾面(ρ<0.29))))))))				0
外表面太陽輻射吸收系數	0.14[默認] 修正后:0.27
傳熱系數K=1/(0.16+∑R)	0.95

相應地，若反射隔熱涂料中深色系，明度處于中明度區間，則根據墻體未使用反射隔熱涂料的K值，及中明度反射隔熱涂料的反射比所在區間，從表C.0.1中查詢到相對應等效熱阻值，代入到PKPM軟件中，計算出相應數值。

本說明中所涉及的計算方法，均來自上海市反射隔熱涂料技術規程《DG/TJ08-2200-2016》，詳細情況可參閱此標準說明。
